- Ürün Kodu: OB 50 - OB 52
- Kategoriler : Mekanik Salmastralar
- 889 Kişi Görüntüledi
| Çalışma Sınırları | |
| Çap | 12 - 60 mm |
| Basınç | 0 - 10 bar |
| Çevresel Hız | 10 - 15 m/s |
| Sıcaklık | -20 ile 180 °C arası |
| Eksenel Hareket | ± 1,0 mm |
| Standart Malzemeler | ||
| Döner Eleman | Sabit Eleman | Elastomer |
| KARBON | PASLANMAZ ÇELİK - OBS45 | NBR veya EPDM |
| KARBON | SERAMİK %99 - OBS45 | Florokarbon (FPM) |
| KARBON | SERAMİK %99,7 - OBS45 | Florokarbon (FPM) |
| KARBON | SİLİSYUM KARBÜR - OBS45 | Florokarbon (FPM) |
| SİLİSYUM KARBÜR | SİLİSYUM KARBÜR - OBS45 | Florokarbon (FPM) |
| Tip Özellikleri | |
| Döner Eleman | O-ringli geçme |
| Sabit Eleman | Yekpare Tek Parça |
Yay Yönleri
OB 50 Grupları dönme yönüne bağımlıdırlar. Yay sarım yönleri aşağıda belirtildiği gibi kullanılmalıdır.
Sabit eleman tarafından bakıldığında

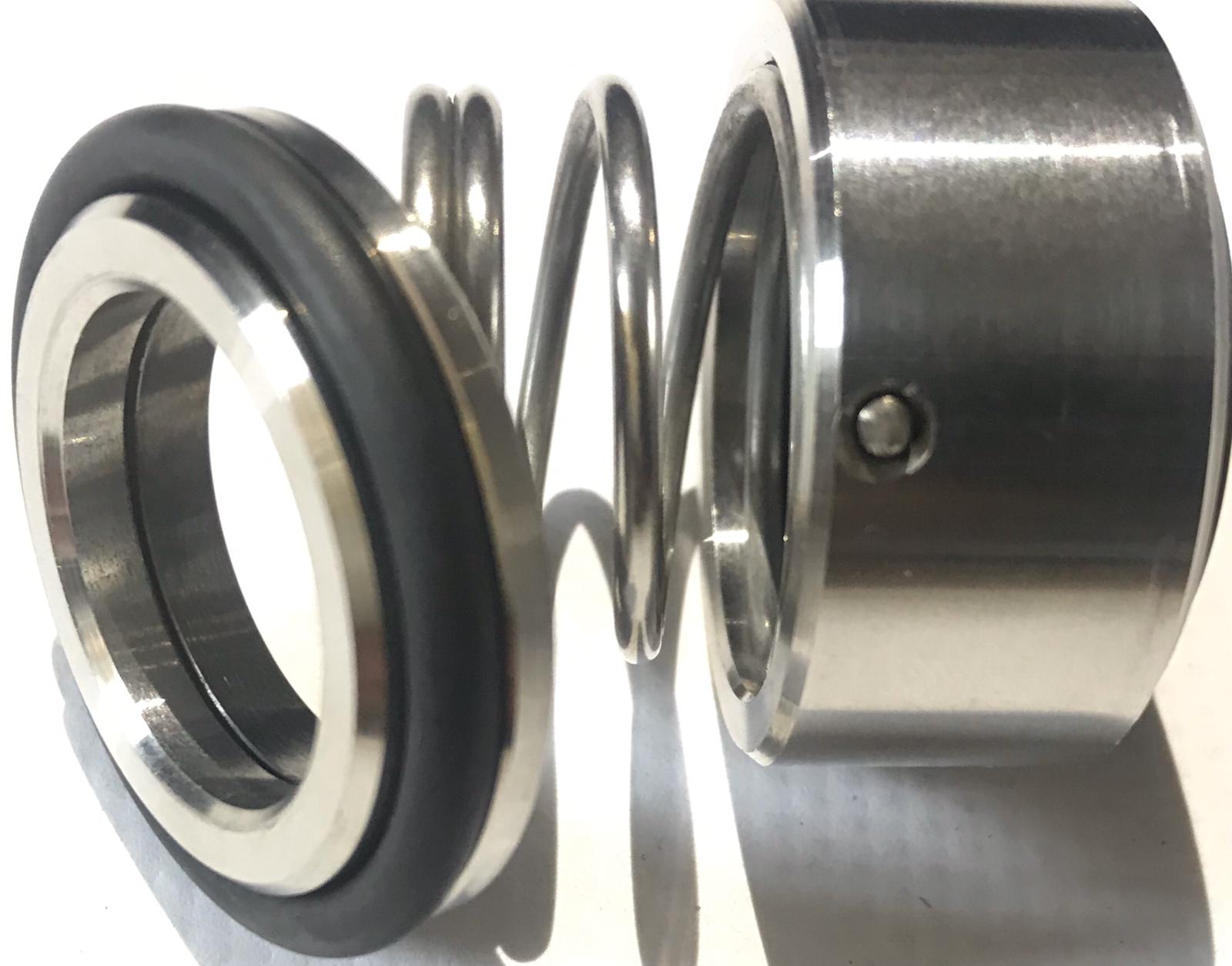

OB 50 Mekanik Salmastra
OB 52 Döner Elemanı PTFE V-Ringli Mekanik Salmastra
OB 50 - OB 52 ÖLÇÜ TABLOSU
| Anma Çapı (d) | D | L |
| 12 | 25,5 | 22 |
| 14 | 30 | 27 |
| 16 | 32 | 28 |
| 18 | 34 | 30 |
| 20 | 35,5 | 30 |
| 22 | 38 | 30 |
| 24 | 40,5 | 32 |
| 25 | 44 | 33 |
| 28 | 47 | 36 |
| 30 | 49,5 | 37 |
| 32 | 54 | 37 |
| 35 | 60 | 48 |
| 38 | 60 | 48 |
| 40 | 62 | 48 |
| 42 | 65 | 48 |
| 43 | 65 | 48 |
| 45 | 67 | 51 |
| 50 | 72 | 55 |
| 55 | 78 | 57 |
| 60 | 86,0 | 61 |
L boyları montaj ölçüleridir. Büyüklükler mm'dir.
| Montaj Boy Töleransları | ||
| d ≥ | d ≤ | Tölerans |
| 6 | 12 | L ± 0,5 mm |
| 14 | 18 | L ± 1,0 mm |
| 20 | 25 | L ± 1,5 mm |
| 28 | 80 | L ± 2,0 mm |
