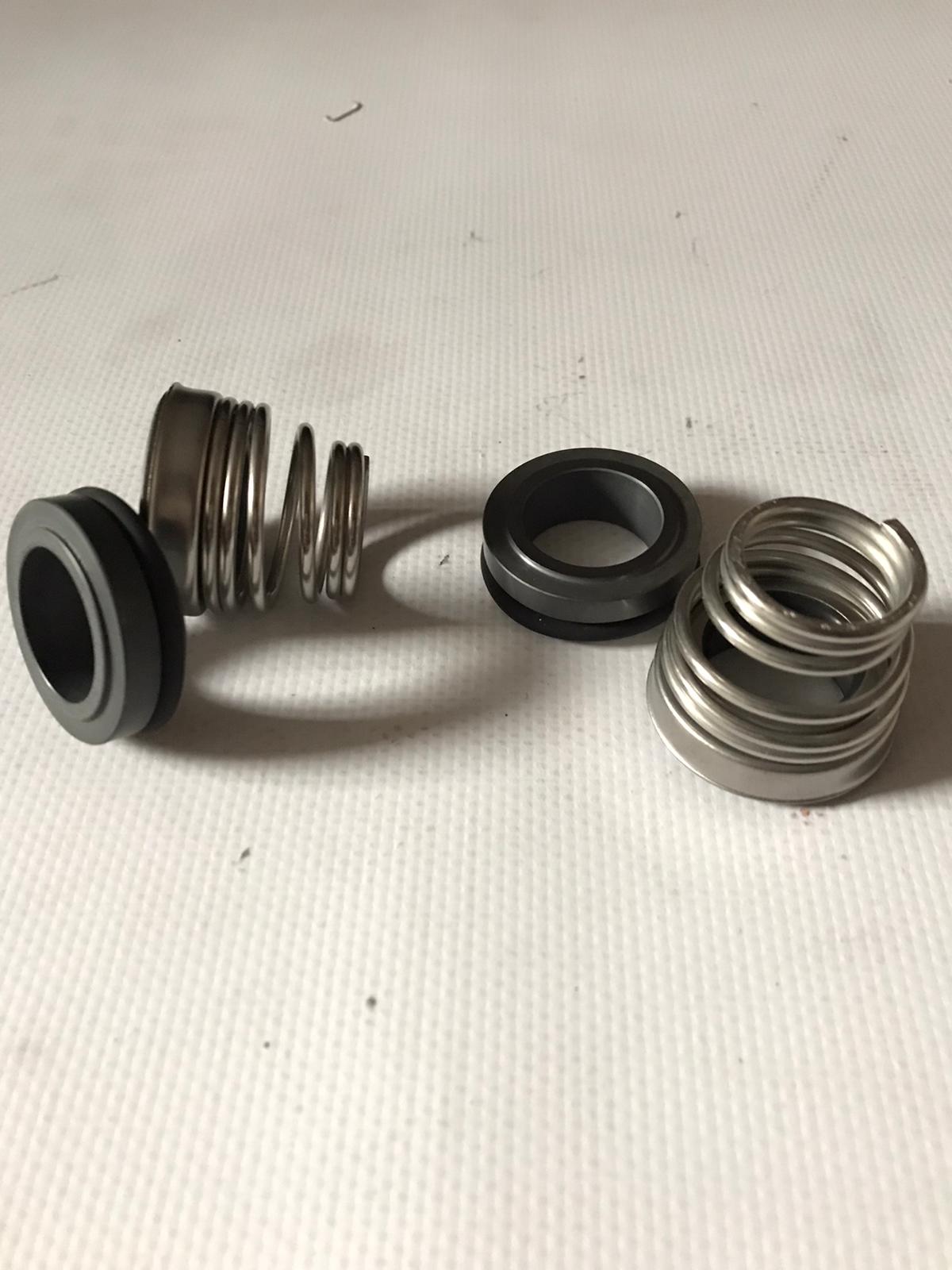

- Ürün Kodu: OB130
- Kategoriler : Mekanik Salmastralar
- 787 Kişi Görüntüledi
| Çalışma Sınırları | |
| Çap | 10 - 40 mm |
| Basınç | 0 - 10 bar |
| Çevresel Hız | 20 m/s |
| Sıcaklık | -20 ile 200 °C arası |
| Standart Malzemeler | ||
| Döner Eleman | Sabit Eleman | Elastomer |
| SERAMİK | KARBON | NBR veya EPDM |
| SİLİSYUM KARBÜR | SİLİSYUM KARBÜR | Florokarbon (FPM) |
| TUNGSTEN KARBÜR | TUNGSTEN KARBÜR | Florokarbon (FPM) |
OB130 ÖLÇÜ TABLOSU
| Mil Çapı (d) | D | d13 | d14 | L | L36 |
| 10 | 20 | 14 | 18 | 15 | 5,5 |
| 11 | 22 | 16,5 | 21 | 18 | 5,5 |
| 12 | 22 | 16,5 | 21 | 18 | 5,5 |
| 13 | 25 | 19 | 23 | 22 | 6 |
| 14 | 25 | 19 | 23 | 22 | 6 |
| 15 | 29 | 21 | 27 | 22 | 7 |
| 16 | 29 | 21 | 27 | 23 | 7 |
| 17 | 29 | 21 | 27 | 23 | 7 |
| 18 | 33 | 25 | 31 | 24 | 8 |
| 19 | 33 | 25 | 31 | 25 | 8 |
| 20 | 33 | 25 | 31 | 25 | 8 |
| 22 | 38 | 30 | 35 | 25 | 8 |
| 23 | 38 | 30 | 35 | 27 | 8 |
| 24 | 38 | 30 | 35 | 27 | 8 |
| 25 | 40 | 33 | 38 | 27 | 8,5 |
| 28 | 46 | 38 | 43 | 29 | 9 |
| 30 | 46 | 38 | 43 | 30 | 9 |
| 32 | 46 | 38 | 43 | 30 | 9 |
| 33 | 48 | 45 | 54 | 39 | 11,5 |
| 35 | 50 | 45 | 54 | 39 | 11,5 |
| 38 | 58 | 52 | 61 | 39 | 11,5 |
| 40 | 58 | 52 | 61 | 39 | 11,5 |
L boyları montaj ölçüleridir. Büyüklükler mm'dir.
| Montaj Boy Töleransları | ||
| d ≥ | d ≤ | Tölerans |
| 6 | 12 | L ± 0,5 mm |
| 14 | 18 | L ± 1,0 mm |
| 20 | 25 | L ± 1,5 mm |
| 28 | 80 | L ± 2,0 mm |
